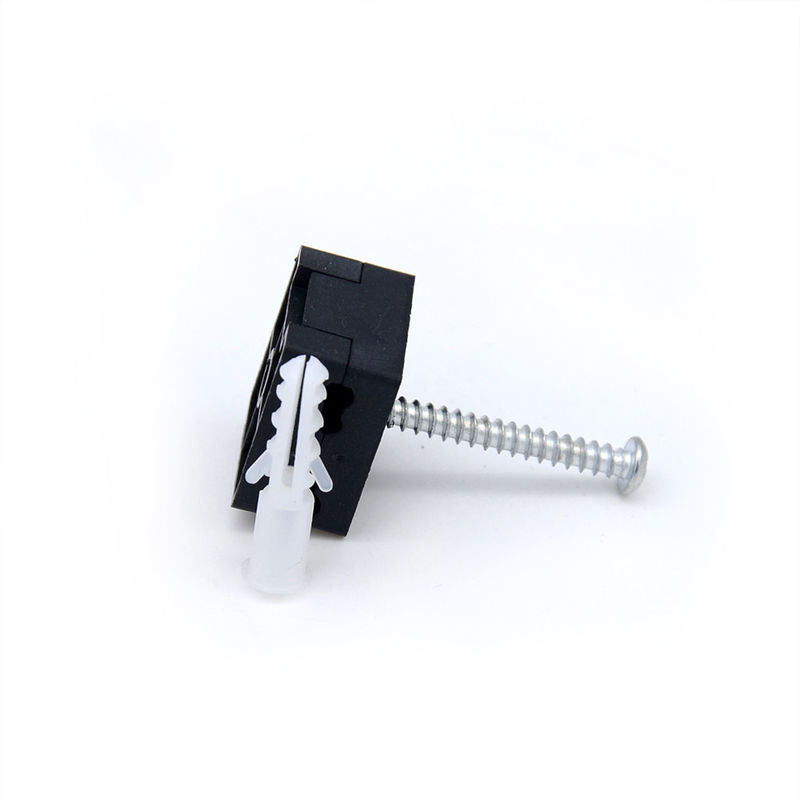

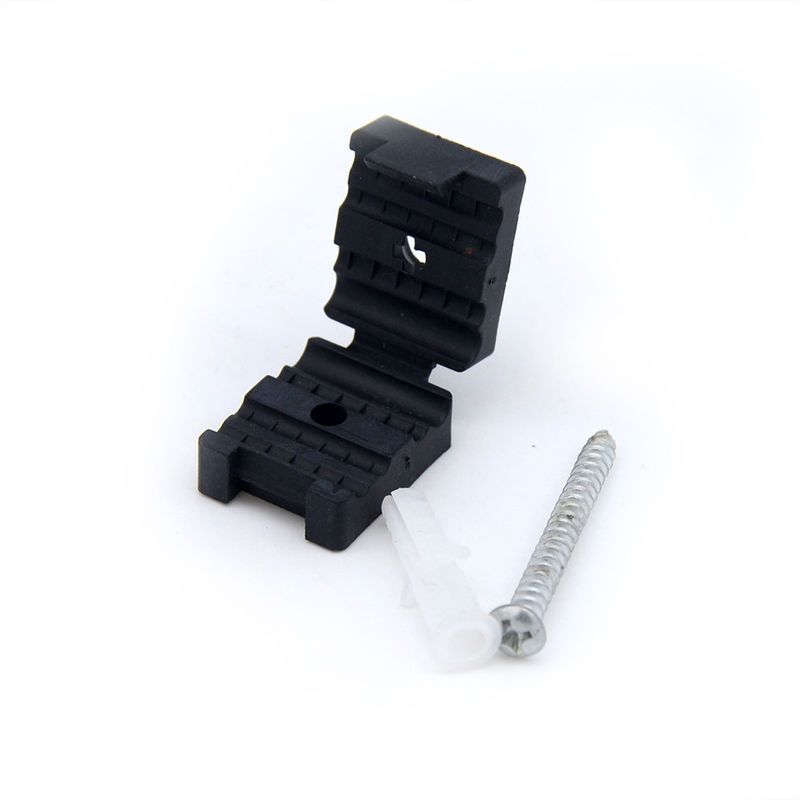

دائم الألياف البصرية زينة الألياف البصرية قطرة كابل كليب مع الصليب برغي YH1050

تفصيل سريع:

1. يتكون الجسم من ABS ، مثبطات اللهب.

2. لإدارة كابلات الألياف البصرية المتصلة بسطح

3. مع قفل بنية الفك قادرة على تأمين الكابل

4. توفير الفعالية والوقت للكابلات.

5. + الصليب المسمار 1 قطعة

6. الحجم: 25 * 20 * 14mm

7. ايزو 9001: 2008 معتمد

وصف:

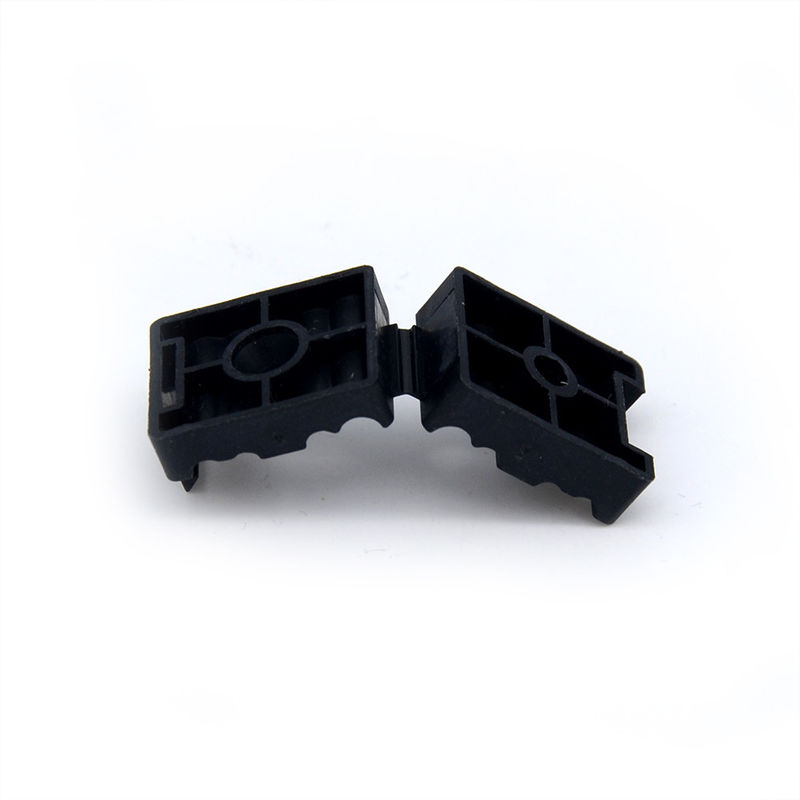

إن مشبك كابلات الألياف البصرية هو أساسًا لإدارة كابلات الألياف البصرية المتصلة بسطح ، مع وجود بنية فك قابلة للقفل قادرة على تأمين الكابل للتركيب اللاحق على سطح وفقًا للاختراع الحالي. الأجزاء العلوية والسفلية من الفك تحدد كل منها فتحة القفل السحابة ، يوجد مسمار تثبيت ميكانيكي l لتثبيت القصاصة (والكابل) على سطح متصاعد.

تقلل القدرة على تثبيت القصاص على الكبل قبل تركيب الكبل إلى سطح التركيب الوقت اللازم لتثبيت الكبل.

يتكون الجسم من ABS ، مثبطات اللهب.

إسقاط الكابلات مع الدعامات الجوية

1 للتأكد من إسقاط كابل وضع الطريق ، واستكشاف الطريق ما إذا كان هناك دعم كابلات قطرة مثبتة ، يمكن إصلاح كل دعم 8 إسقاط كابلات. لإصلاح dropwire على الحائط أو قطب الناس من الصعب لمس.لمقطع كابل داخلي لك يمكن اختيار YH-1062 ، وللخارجية يمكنك اختيار نوع مقطع كابل في الهواء الطلق YH-1050 المسمار .

2 وفقا لمبدأ أن الجهاز ثابت ، والفاصل هو حتى والصيانة مريحة ، يتم تحديد الدعم ومكان التثبيت.

3 باستخدام طوق الفولاذ الضيق ورسم الخطاف YH-1048 المثبت على القطب ؛ مع مساعدة من المسمار التوسع والمسمار لإصلاح ربط نوع C YH-1046 على الجدار الخارجي ، لجدار خشبي لاختيار P P المشبك YH-1073 للكابلات.

4 لفصل الكبل الخارجي ، قم بتغليف سلك الفولاذ على مشبك الكبل YH-1049 ، ثم قم بتعليقه على الدعائم. لاختيار الوضع الأوسط للبدء في وضع عندما يكون طول وضع إسقاط السلك أكثر من 100 متر.

وتختتم مجموعة ملحقات التثبيت FTTH: مربع تقاطع ، مقبس الحائط الألياف (وتسمى أيضا وحدة الأسرة واحدة روزيت ، ردة SFU) ، ورسم خطاف ، المشبك كابل ، البطانات جدار الكابل ، والغدد الكابل ، ومقاطع كابل ، قناة الذيل ، قناة أسلاك الكابل ، مقطع الأظافر .

تم تصميم جلبة الكابل في الأصل للاستخدام داخل المباني على الصخور الصخرية. جلبة الكابلات هي الحلقات البلاستيكية التي يتم إدخالها في الجدار لتوفير مظهر نظيف للكابل المحوري وكابل الألياف الضوئية وكابل الدخول. جلبة الكابل هي بديل منخفض التكلفة وبسرعة لتركيب لوحات الحائط التقليدية. إنها تحمي الكابل من الحواف الحادة عند الاستخدام. نحن نقدم مختلف البطانات الجدار الشكل الشكل والحجم ، وأنابيب الجدار ، والألياف داخل الزاوية ، والألياف خارج الزاوية ، الكوع شقة ، تركيب القناة المجاري ، صب القناة ، منحنى نصف قطرها ، قناة الذيل ، المشبك كابل ، قناة الأسلاك.كلها تستخدم كابلات الألياف البصرية و مشاريع كابلات الأسلاك الأخرى.

الألياف البصرية الخارجية تخزين الرفوف الخارجية W / O الثقوب المخفية والمنظمة. يستخدم صندوق تخزين منخفض لتخزين تطبيقات التخزين الخارجية باستخدام كبل ليف واحد. هناك نوعان من بكرات التخزين القابلة للتكديس التي تسمح بتخزين عدة قطرات من كابل واحد من الألياف. كل من هذه البكرات قابلة للإزالة. في الحالة التي يكون فيها التخزين المؤقت واحدًا كافيًا فقط ، يمكن تأمين التخزين المؤقت عند مستوى أدنى أو يمكن تثبيته عند الارتفاعات على النتوءات من خلف الجزء الداخلي من الصندوق كملف مؤقت في المستوى العلوي. هذا يسمح تخزين إضافية تحت التخزين المؤقت.

الألياف داخل الزاوية ، داخل الزاوية لصب الألياف المفردة ذاتية اللصق.

كوع مسطح الألياف ، الكوع شقة لصب الألياف ذاتية اللصق واحدة.

الألياف خارج الزاوية ، الزوايا الخارجية لصب الألياف المفردة ذاتية اللصق.

النفس اللصق واحد من الألياف الصب

خطاطيف سحب الكابلات مصنوعة من المعدن ، الأجهزة المعلقة ، المواد الصلبة ، مع نوع جبيرة ونوع C للخيار.تم تصنيع مربع قناة ، أنبوب مشترك مربع واحد أو عصابة مزدوجة من مادة PC ، الحرائق.

التطبيقات:

حلقة المشتركين في الاتصالات

الألياف إلى المنزل (FTTH)

LAN / WAN

الكيبل التلفزيوني

لإصلاح كابل السلك الخارجي القابل للإسناد الذاتي مع البلاستيك المقوى بالألياف (FRP) على الحائط ، يمكننا استخدام نوع الكابل كليب YH-1050 ، مع تثبيت المسمار بإحكام. للحفاظ على الكابلات لتكون أفقية وعمودية مباشرة على الحائط ، كل مقطع كابل برغي اثنين أفضل مسافة مع 60 سم ، ونصف قطر الانحناء إبقاء أكثر من 15 سم لحماية أسلاك قطرات أفضل.الكابل كليب YH-1050 مصنوع من مادة مقاومة للأشعة فوق البنفسجية مناسبة للاستخدام في الهواء الطلق. حجم مقطع الكابل هو 25 * 20 * 14mm. لمزيد من المعلومات ، مرحبا بكم في الاختيار معنا مباشرة.
