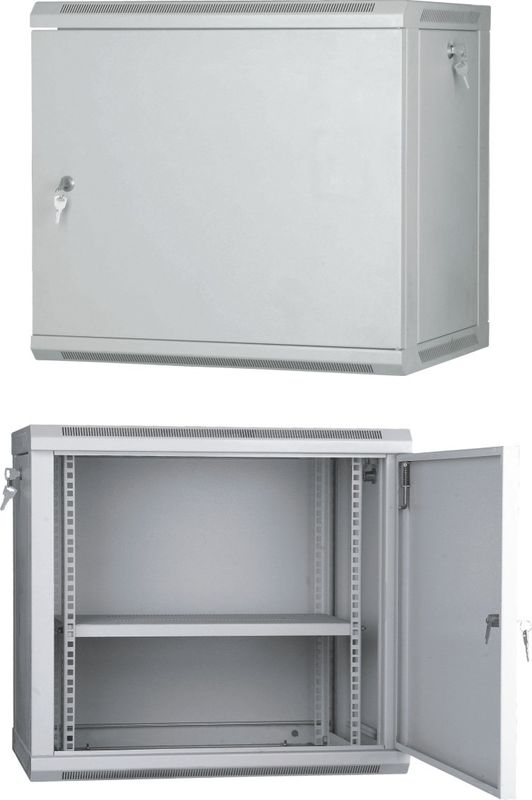

شبكة الحماية من الإشعاع رف مجلس الوزراء رف الحائط الحائط للقاعة المركزية YH2006

التهوية الحرارية الحجم المرن شبكة رف الخزانة العزل الكهرومغناطيسي YH2006

وحدة إدارة الهواء

يتم استخدام وحدة إدارة تدفق الهواء بشكل رئيسي لمنع الهواء من التداول بشكل متكرر في الخزانة وتحسين كفاءة تبريد غرفة المعدات.عادة ما تنقسم إلى حالتين سلبية ونشطة.

1وحدة إدارة تدفق الهواء السلبية

عادة ما تستخدم وحدات إدارة تدفق الهواء السلبية مكونات سلبية لتغيير توزيع تدفق الهواء. على سبيل المثال،الصفيحة العادمة تعزز الدورة الهوائية الطبيعية في الحجرة من خلال احتلال مساحة رف غير مستخدمة، وهو تصميم وحدات، بدون أدوات التي يمكن تثبيتها بسرعة وسهولة في EIA-31019 بوصة رف أو لديها فتحة تركيب مربعة في الخزانة.

يتم استخدام الحاجز المعدني في حالة الدلائل المتدلية ، والتي تسمح بحجب تدفق الهواء مع السماح للكابل بالمرور من مقدمة الرف إلى الجزء الخلفي من الرف.

يمنع استخدام مجموعة من أجهزة تحكم الهواء المكونة من أجهزة تحكم الهواء 1U و 2U و 4U و 8U من إعادة دوران الهواء من خلال احتلال مساحة رف غير مستخدمة.

2وحدة إدارة تدفق الهواء النشطة

غالبًا ما تستخدم وحدات إدارة تدفق الهواء النشطة أجهزة نشطة لتغيير تدفق تدفق الهواء في الخزانة. وفقًا للوظائف المختلفة ، هناك الأنواع التالية.

(1) توزيع تدفق الهواء الجانبي إلى الجانب: يطرح معدات الرف مع تدفق الهواء الجانبي العديد من التحديات لمديري منشآت تكنولوجيا المعلومات ، وخاصة في مجال التبريد.لأن معظم الخزانات مصممة لتدفق الهواء من الأمام إلى الخلف، من الصعب الحفاظ على درجات حرارة تشغيل مثالية في المعدات ذات التهوية الجانبية.يسمح لوضع الخزانات جنبا إلى جنب واحدة واحدة دون حجب تدفق الهواء.

وحدة إمدادات الهواء الجانبية عادة ما تكون خزانة 2U مع منتجات إمدادات الهواء لتدفق الهواء الجانبي بين أجهزة الشبكة أو الخوادم.انها تمتص الهواء مع درجة الحرارة المعدلة والرطوبة من الجزء الأمامي من الخزانة وإرسالها إلى مدخل تدفق الهواء على جانب معدات الشبكةوبهذه الطريقة ، يتم تمديد عمر المعدات من خلال توفير درجة حرارة المدخل المناسبة.

الـ

يوصى بهذا المنتج لجهاز واحد أو أكثر من أجهزة الشبكة المكدسة في رف. يمكن وضع وحدة إمدادات الهواء الجانبية للخزانة فوق أو تحت أجهزة الشبكة.يمكن للمستخدم تكوين تدفق الهواء من خلال المبادئ المقابلة لتدفق الهواء.

(2) إدارة تدفق الهواء الخلفي: في بيئة جهاز عالية الكثافة ، فإن طرق تبديد الحرارة التقليدية عادة ما تكون غير فعالة.يمكن أن تؤدي تركيبات الرف عالية الكثافة إلى ارتفاع درجة حرارة معدات تكنولوجيا المعلومات وتسبب وقت توقفيجمع جهاز إخراج الرف الهواء الساخن الذي يتم استنفذه ويعيده إلى قنوات التهوية ، مما يلغي النقاط الساخنة في البيانات.مع آلية تلقائية لتعديل سرعة المروحة على أساس درجة الحرارة، يمكن للمروحة ضبط السرعة تلقائيًا لأفضل أداء. مع شاشة LCD للجهاز ، يمكن للمستخدمين عرض درجات حرارة الرف ، ومراقبة ظروف الإنذار ، وتعديل إعدادات الجهاز.يمكن مراقبة ومراقبة انبعاثات الرف عن بعد من خلال بطاقة إدارة الشبكة المتكاملةيتم تركيب هذا المنتج الموفر للمساحة على الجزء الخلفي من الخزانة التي تلبي المتطلبات دون احتلال مساحة الطاولة.

(3) إدارة تدفق الهواء الأمامي.وحدة توزيع الهواء الأمامية المثبتة على الرف هي منتج فانت فانت فريد يعمل مع أنظمة تكييف الهواء الدقيقة الحالية لتوصيل الهواء البارد إلى المعدات في الحجرة. The air distribution equipment is connected to the living floor and directs the supplementary air directly into the cabinet to prevent it from mixing with the outside hot air before reaching the equipment requiring refrigeration.

جهاز توزيع الهواء من نوع الرف يمكن أن يلغي الفرق في درجة الحرارة بين الجزء العلوي والسفلي من الغلاف،ويمكن أيضا أن تمنع إعادة تدوير غازات العادم مع درجة حرارة عالية من المدخل إلى الغلاف.

بالنسبة للمحاطات المرفقة ، فإن معدات تكييف الهواء المثبتة على الرف ذات الحمل الاسمي أكثر من 1.5 كيلوواط مناسبة. يمكنها توفير تدفق الهواء بحد أقصى 3.0 كيلوواط.إذا لم تتمكن معدات تكييف الهواء تحت الأرض من تلبية احتياجات معدات الاتصالات المجاورة، يجب استخدام المعدات المذكورة أعلاه أيضا على أرضية المعيشة.
