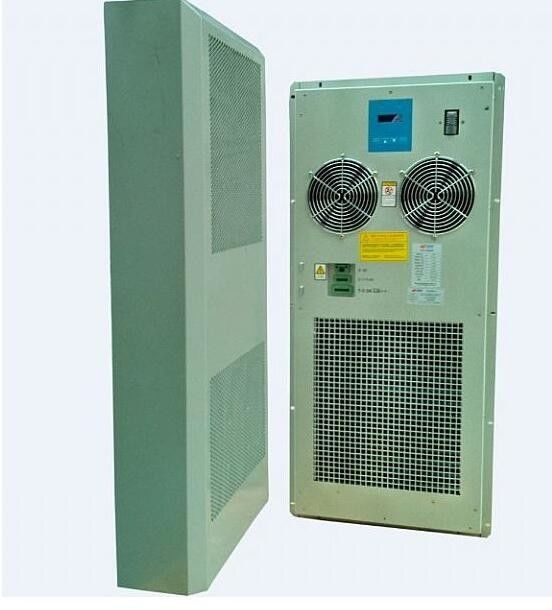

المقاومة للآثار الاتصالات رف مجلس الوزراء التصميم الزلزالية البناء YH9002

خزانة رف الاتصالات العازلة الكهرومغناطيسية ذات الحجم المرن YH9002

رسم الرسم البياني للأجزاء الكهربائية
يتم رسم مخطط الأسلاك وفقا للمبادئ الكهربائية للمكونات وتخطيط المكونات الكهربائية.يمثل علاقة الاتصال لمجموعة كاملة من الأجهزة وهو أساس للتركيب الكهربائي، صيانة وتفتيش الخطوط. يجب رسم مخطط الأسلاك وفقًا للمبادئ التالية:
(1) رسم مخطط المرحلة من مخطط الأسلاك يجب أن يكون وفقا لأحكام GB6988.6-1993 "رسم مخطط وظيفي لنظام التحكم".
(2) يجب أن تكون جميع المكونات الكهربائية وأحزمة التوصيل الخاصة بها مرسومة بالرمز النصي ورقم التوصيل وفقًا للخريطة الكهربائية. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." و" GB4884-1985 "تسمية الأسلاك المعزولة" و أحكام أخرى
(3) على عكس المخططات الكهربائية، يجب أن يتم رسم الأجزاء المختلفة لنفس المكون الكهربائي (المواصلات، الملفات، وما إلى ذلك) معا في مخطط الأسلاك.
(4) يتم رسم مخططات الأسلاك الكهربائية دائمًا بخطوط رقيقة. هناك نوعان من الكابلات هما الكابلات المسبقة والبعد من الكابلات. عادةً ما تستخدم اللوحة للكابلات.لأجزاء التحكم الكهربائية البسيطة، عدد المكونات صغير وعلاقة الأسلاك ليست معقدة. يمكن رسم الاتصال بين المكونات مباشرة.حيث عدد المكونات الكهربائية كبير والأسلاك أكثر تعقيدا، عادة ما تستخدم فتحة الأسلاك. طالما تم وضع رقم الاتصال على كل مكون كهربائي ، فليس من الضروري رسم الاتصال بين المكونات.
(5) يجب أن تكون أنواع ومواصفات ومناطق المقطع العرضي ومتطلبات الألوان لمختلف الموصلات المستخدمة في الأسلاك موضحة في مخطط الأسلاك.
(6) عندما يتم توصيل الأجزاء والدوائر الخارجية ، يجب توصيل موصلات الموصلات ذات القطعة الكبيرة بالموصلات. يجب توصيل الآخرين عبر وحدات الطرف.
باختصار، وفقا للمتطلبات المذكورة أعلاه، يجب رسم مخطط لمخطط خزانة التحكم الكهربائية، يجب تقدير أبعاد كل جزء،ومن ثم يجب رسم رسم الخطوط العريضة وفقا لنسبة، ويجب النظر في تعديل نسبة الأبعاد من حيث التماثل والجمال وسهولة الاستخدام.بعد تحديد مظهر خزانة التحكم الكهربائية، يجب أن يتم تصميم كل جزء من غرفة التحكم وفقًا للمتطلبات المذكورة أعلاه.رسم مخطط التجميع للخزانة ورسومات أجزاء كل باب جانبي، لوحة التحكم، لوحة أسفل، دعامة التثبيت، شريط التجميل، الخ، وتشير إلى متطلبات المعالجة. ثم اختيار قفل الباب المناسبة لغرفة التحكم الكهربائية.
وأخيرا، وفقا لرسومات مختلفة، ونحن بحاجة إلى حساب شاملة مختلف القطع والمواد المطلوبة من قبل مجلس الوزراء الكهربائية التحكم، وقائمة قائمة ملخص، قائمة أجزاء قياسية،جدول حصص استهلاك المواد الرئيسية والمواد المساعدة للقطع النهائية المشتراة حسب الفئةجداول الحصص، وما إلى ذلك بحيث يقوم موظفو المشتريات، وإدارات إدارة الإنتاج بإعداد المعدات وفقا لاحتياجات المعدات، والقيام بعمل جيد في إعداد الإنتاج،كما تسهل حساب التكاليف.
3 تثبيت وتثبيت الخزانة
إن تركيب الخزانة هو أساس تركيب المعدات ويجب تركيبها وفقا للمعايير.
(1) قبل تثبيت الخزانة، تحقق مما إذا كانت معدات العادم في الخزانة في حالة جيدة، ما إذا كان عدد من منصات المعدات كاملة،وما إذا كانت العجلات والعمودات الداعمة في حالة جيدة.
(2) يجب أن يلبي نموذج الخزانة ومواصفاتها وموقع التثبيت متطلبات التصميم.
(3) يجب أن لا يتجاوز الانحراف الرأسي لتركيب الخزانة 3 ملم ، ويجب أن لا يتجاوز الخطأ الأفقي 2 ملم. يجب ترتيب العديد من الخزانات جنبا إلى جنب.يجب أن تكون الألواح على نفس المستوى وموازية لخط الإشارةيجب أن لا يزيد الانحراف قبل وراء 3 ملم ؛ يجب أن لا يزيد الفجوة بين خزانتين عن 3 ملم.بالنسبة للأجهزة المرتبطة على مسافة معينة من بعضها البعض ومرتبة في صف واحد، يجب ألا يزيد انحراف اللوحات الأمامية والخلفية عن 5 ملم.
(4) يجب أن لا تسقط أو تتحطم أجزاء مختلفة من الخزانة. إذا تم خلع الطلاء ، يجب أن يتم طلاءه مسبقًا. يجب أن تكون اللافتات كاملة وواضحة.
(5) عندما يجب أن يكون تركيب الخزانة صلبة وهناك متطلبات زلزالية، وتعزيز وفقا للتصميم الزلزالي من رسم البناء؛
(6) يجب عدم تركيب الخزانة مباشرة على الأرضية المرتفعة. يجب أن يتم تصميم القاعدة وفقًا لحجم المستوى السفلي للمعدات.يجب أن تكون قاعدة ثابتة مباشرة على الأرض، يجب تثبيت الخزانة على القاعدة، ومن ثم يجب وضع الأرضية المتحركة؛
(7) سمك الصلب القناة في قاعدة الخزانة لا يقل عن 50 ملم.يتم تثبيت الصلب القناة على أرضية غرفة المعدات من خلال المسامير التوسعة وترابطها مع قضيب النحاس الأرض;
(8) يتم ربط الصلب القناة والخزانة بشكل مستقر عن طريق اللحام. لا يجب أن يكون هناك طلاء لحام أسود على الخزانة. يجب أن يكون مناسبًا جماليًا.
(9) بعد تثبيت الخزانة، تأكد من أن الجبهة والخلف واليسار واليمين لا يمكن دفعها لضمان استقرار الخزانة.
(10) إذا كان من الضروري قطع الأرضية المحيطة بالخزانة، استخدم آلة قطع لقطعها بسلاسة وإزالة البقع لمنع قطعها.
(11) تثبيت لوحة الخزانة وحفظ مساحة 800mm قبل الرف. يجب أن تكون المسافة بين الجزء الخلفي من الخزانة والجدار أكثر من 600mm لتسهيل التثبيت والبناء;
(12) يجب أن تكون الخزانة المثبتة على الحائط على ارتفاع 1200 ملم عن الأرض.
(13) يجب أن يتم تركيب المعدات والمكونات في الخزانة بعد وضع الخزانة وتثبيتها ، ويجب تركيب المعدات المثبتة في الخزانة بشكل آمن.
(14) يجب أن تكون مسامير التثبيت والغسالات والغسالات الرباعية على الخزانة مثبتة كما هو مطلوب ولا يجوز أن تفوت.
(15) يجب تركيب الجهاز المعلق على الحائط على جدار مسطح وصلب على ارتفاع 300 ملم على الأقل عن الأرض ويجب أن يكون أفقيًا ورأسيًا على الحائط.والانحراف الرأسي يجب أن يكون أقل من 3 ملم.
(16) يجب حماية الثقوب في الجدار من تلف الجدار الداخلي للجدار. يجب أن يكون عمق الثقب لا يقل عن 70 ملم.يجب أن يكون عدد المسامير الموسعة المستخدمة لتثبيت الخزانة لا يقل عن 4 (6 بالنسبة للخزانة المعلقة من النوع C)إذا لزم الأمر، يجب وضع دعم تحت الحجرة لضمان سلامة واستقرار الحجرة.
(17) بالنسبة لتركيب الخزانة المثبتة على الأرض، ضع في اعتبارك اتجاه فتح الخزانة وسهولة التشغيل عند تركيب القاعدة،مع إعطاء الأولوية لتوجيه فتح الباب في حجرة الأسلاكيجب أن تكون أبواب المعدات وأبواب الأسلاك مفتوحة بالكامل.
(18) يجب أن تكون الخزانة محمية ضد إرضاء البرق.
(19) يجب وضع علامة مناسبة على الخزانة بعد التثبيت. يجب أن يكون الشعار موحدًا وواضحًا وجميلًا.يجب أن تكون الثقوب في كابلات الخزانة مغلقة بالطين المقاوم للحريق. أفعلي عملاً جيداً في منع الفئران والحشرات والماء والرطوبة
4 الكابلات
4.1.1 ترتيب سلطة مجلس الوزراء
يجب أن تكون الخزانة مجهزة بمجموعة من وحدات توزيع الطاقة الثابتة القابلة للفصل والإستبدال (PDUs) لإدخال التوزيع والحماية والقسمة ،والاتصال (المخرج أو المحطة) من طاقة المعدات الخزانةفي نفس الخزانة ، يجب عدم خلط توزيع الطاقة التيار المتردد وتوزيع الطاقة المترددة (باستثناء توزيع الطاقة المروحة تبريد المروحة).
4.1.2 متطلبات الهيكل والتركيب
يوصي وحدة توزيع الطاقة باستخدام هيكل متكامل عمودي على شكل شريط يدمج توزيع الطاقة والحماية والتصحيح ، وجانبها الأمامي قابل للإزالة ،مما يجعل من السهل تركيب واستبدال وحدات التصحيح والموصلات (الألياف)إدخال وتوزيع وحماية وفصل الجزء المنفصل من الجزء القابل للتوصيل من الهيكل، حيث إدخال الطاقة، التوزيع،جزء الحماية للمعدات في الجزء العلوي أو السفلي من وحدة توزيع الطاقة، والجزء القابل للتوصيل لا يزال هيكل وحدة شريط عمودي. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)في حالات خاصة، قد يكون هناك وحدة توزيع الطاقة واحدة على الجانبين الأيسر واليمين (لا ينصح).
4.1.3 وحدة توزيع الطاقة المتغيرة
A. يجب أن تكون وحدة توزيع الطاقة قادرة على إدخال إمدادات الطاقة المزدوجة A و B في نفس الوقت.يجب أن تكون مستقلة تمامًا عن بعضها البعض (بما في ذلك سلك الأرض) ويتم تشغيلها بشكل منفصلبالنسبة للخزانات التي لا تتطلب إمدادات طاقة مزدوجة القنوات، يمكن إدخال إمدادات طاقة واحدة فقط.
B. تستخدم قوة الدخول لوحدة توزيع الطاقة عادةً مصدر طاقة ثلاثي الأسلاك أحادي المرحلة (220 فولت). في الحالات الخاصة ، يمكن استخدام مصدر طاقة ثلاثي المرحلة أربعة الأسلاك (380 فولت).كما يمكن تصور مع متطلبات خاصة لسلامة إمدادات الطاقة، باستخدام إدخال إمدادات الطاقة الأربعة.
ج. يجب أن تكون محطة الدخول لمصدر الطاقة مجهزة بمجموعة محطات ، والتي يمكن أن تربط الكابلات التي تقل عن 16 ملم مربع ، ويمكن تركيب أجهزة قياس التيار حسب الحاجة.يجب أن يتم تزويد كل فرع إخراج بمجموعة نهاية أو مصدر لتزويد المعدات بالظروف الكهربائية.
D. يجب توفير جهاز مستقل لحماية التيار الزائد والدائرة القصيرة لدخول الطاقة في الخزانة.ويتم توفير جهاز حماية مستقل من التيار الزائد والدائرة القصيرة لكل فرع إخراج.
E. يمكن أن يستخدم جهاز الحماية مفتاح الهواء المتردد (الموصى به) أو مفاتيح فيوز فيوز ، مثبتة على خط المرحلة من مجموع مدخل أو مخرج المقاطعة لتسهيل التشغيل والاستبدال.وتلبي متطلبات تبديد الحرارةيجب أن يكون تصنيف جهاز الحماية متسقًا مع إجمالي إدخال أو إخراج تصنيف الشنت.
إذا تم تحديد مفتاح الهواء، يجب أن يتوافق مع متطلبات GB 10963.1 وأن يكون وضع التشغيل الفوري من النوع C (مدى التشغيل > 5 بوصة ~ 10 بوصة).
إذا تم اختيار مفتاح التأمين، يجب أن يتوافق مع متطلبات GB 14048.3، حيث يجب أن يستوفي الفتيل المتطلبات ذات الصلة من GB/T 13539.5، وتكون النطاق و فئة الاستخدام نوع gG.
