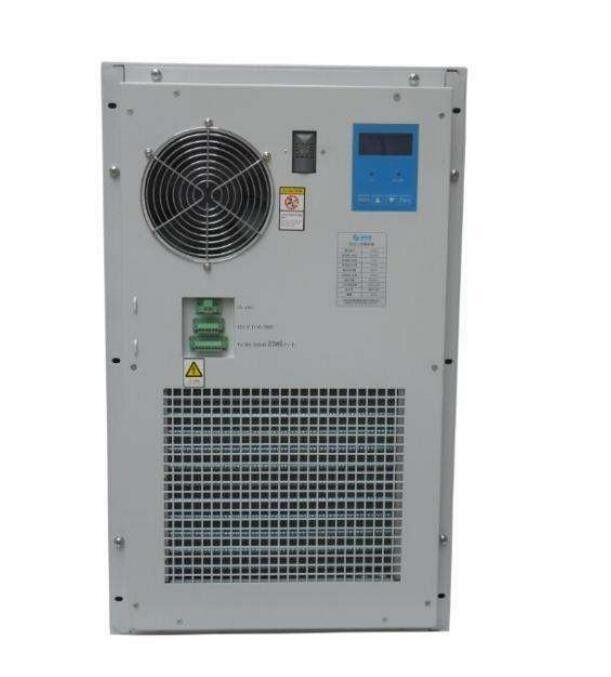

الجهاز الكهرومغناطيسي للاتصالات رف مجلس الوزراء مقاومة للمياه الحجم المرن YH9008

الحجم المرن الكهرومغناطيسي الوقائي من الماء الاتصالات رف مجلس الوزراء YH9008

يجب على المقابس أن تتبنى بشكل أفضل المقابس أحادية المرحلة ذات الأقطاب المزدوجة التي تفي بمتطلبات GB 1002 ،ويمكن أيضاً استخدام مصادر C9/C10 ذات قطبين متأرجحة ذات مرحلة واحدة (IEC 60320 C13/C14) والتي تلبي متطلبات GB 17465.1لا ينبغي استخدام "المقابس العالمية" (الشكل).

الشكل مصبغ أحادي المرحلة مزود بالأرض بثنائي القطب (~ 250 فولت 10A)
تتضمن المتطلبات ذات الصلة:
- يجب أن يكون لقصب المقبس موصلة كهربائية جيدة ومرونة ميكانيكية، ولها مقاومة جيدة للتعب، مقاومة للاستعمال،ومقاومة التآكل (المادة المقترحة للصين الفوسفور البرونز)؛ يجب أن تكون القوة الأدنى المطلوبة لسحب سدادة واحدة من المقبس ≥ 30N ،من أجل منع انقطاع الشاشة تلقائيًا أثناء الاستخدام العادي أو بسبب تأثير طفيف يؤدي إلى اتصال سيء.
يجب أن يستخدم المقبس أجزاء قياسية وحدات لتسهيل تجميع وتفكيك وحدة الاستبدال.
- التيار الاسمي للمقبس هو 10A. في حالات خاصة، يمكن اختيار 16A؛ المقبس هي في ترتيب الأرض العليا (PE) ، الصفر اليسرى (N) والمرحلة اليمنى.
ارتفاع الحرارة
عندما تكون وحدة توزيع الطاقة متصلة بالتيار الاسمي، يجب أن لا يتجاوز ارتفاع درجة حرارة مصدر الكهرباء والحامل والضامن 55 درجة مئوية.وارتفاع درجة حرارة مفتاح الهواء وحجرة الفتيل لا يتجاوز 40 درجة مئوية.
الشهادة
يجب أن تلبي جميع الأجزاء الكهربائية مثل وحدات الطرف، والمقابس، وأجهزة الحماية المعايير الوطنية ذات الصلة للسلامة الكهربائية وأن تكون ذات جودة موثوقة؛ من بينها المقابس،الكتل النهائية، وأجهزة الحماية من التيار الزائد والدائرة القصيرة يجب أن تجتاز شهادة 3C الوطنية.
الأراضي والكابلات وغيرها من الملحقات الكهربائية
يجب تركيب جهاز أرضية موحد (أو قضيب نحاس أرضي بمساحة مقطع عرضي ≥ 36 ملم 2) في الخزانة.يجب توصيل الخزانة وأجزائها المعدنية الداخلية بطريقة كهربائية موثوقة وربطها بجهاز التربة.
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
يجب أن تلبي جميع الكابلات في الخزانة متطلبات YD/T 1173. يجب أن يلبي لون الطبقة العازلة أو الغطاء الخارجي للكابلات والشرائط المتداولة متطلبات GB7947.
إذا كان لديك وظيفة إنذار صوتي، يجب أن يكون لديك وظيفة إيقاف صوت الإنذار يدويا. بعد عودة القيمة الحالية إلى طبيعتها، يجب استعادة الإنذار تلقائيًا.يجب تعيين عتبة الإنذار كما هو مطلوب. بالإضافة إلى ذلك ، يمكن أن توفر الخزانة طاقة إيقاف الإنذار. يجب تثبيت مؤشر التيار وإشارة الإنذار فوق الجزء الخلفي من الرف. لا ينبغي تثبيته على الباب.عندما تحتاج الخزانة إلى استخدام مؤشرات الضوءيجب استخدام مؤشرات LED.
أداء الحماية الكهربائية
يجب أن تكون مقاومة العزل لكل دوائر تعمل في الخزانة (الدائرة غير متصلة بالأرض مباشرة) إلى الأرض (أو الخزانة) ≥10MΩ (بعد قراءة لمدة دقيقة واحدة عند 500V megohmmeter).
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcing. تيار التسرب ≤10mA
يتطلب كل خزانة تثبيت صندوق مفتوح فارغ من النوع الصندوق. يحتوي التكوين القياسي على 8 دوائر مفتوحة ، ويقترح التصميم الهندسي آمبر التيار الحالي المفتوح MAX.أربعة منافذ إمدادات الطاقةيتم تثبيت لوحة واقية أمام صندوق توزيع الطاقة لتجنب إغلاق فتحة الهواء عن طريق الخطأ.

العلامة التجارية لفتح الهواء هي: من أجل ضمان سلامة طاقة المعدات ، يمنع فتحها مع مصنع صغير. يوصى باستخدام منتجات GE و Schneider و ABB و Merlin.
يتم تجهيز كل رف بطول قياسي 500 ملم ، وعرض 50 ملم ، وخلفية 5 ملم لوحة نحاسية عالية الجودة كمواقع عمل ومناطق حماية.كل سطر يتم تصفية مع 20 فتحة ومجهزة بـ 20 مجموعة من المسامير.
يجب أن يكون هيكل الخزانة متأصلاً بشكل صارم لمنع تسرب الكهرباء. يجب أن يكون تأصيل الألواح والخزانات والطاولات والصناديق صلبًا وجيدًا.يجب أن تكون الأبواب التي يمكن فتحها مع الأجهزة الكهربائية متصلة بشكل موثوق بها بأحبال نحاسية عارية وبنية معدنية متأرجحةيجب أن تكون جميع أجهزة الترسانة مثبتة بشكل جيد ويجب توفير أدوات رباعية أو مفاصل قفل لمنع الشق. إذا كان المربع لديه أرضية محمية،أو غيرها من المكونات الإلكترونية الأرضيةيجب أن تكون شريطات التربة المستخدمة معزولة عن شريطات التربة الرئيسية ومتصلة بشرائط التربة الرئيسية عندما يتم توصيلها بشرائط التربة الرئيسية
