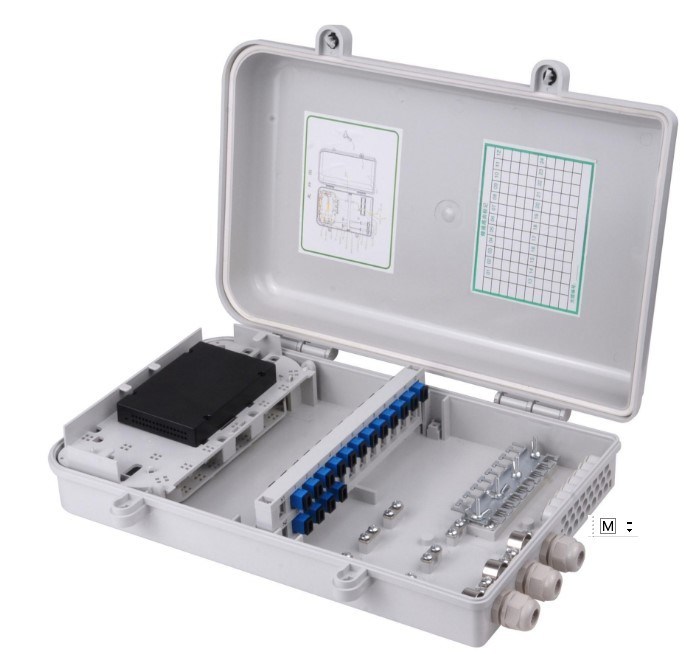

خزانة توزيع الألياف الضوئية ذات اللون الموحد كثافة عالية حماية قوية YH3029

خزانة توزيع الألياف الضوئية ذات السعة الكبيرة مع كثافة عالية حماية قوية YH3029

قبل تجميع المنتج ، يجب فحص العناصر التالية واحدة تلو الأخرى لإعداد العملية:
1.1 يجب أن يستوفي الهيكل متطلبات هيكل المنتج لهذا النموذج ويجب أن يستوفي متطلبات التثبيت من 19 بوصة و 21 بوصة و 23 بوصة.
1.2 يجب أن تكون الأبواب قادرة على الدوران بمرونة بزوايا أكبر من 110 درجة. يجب ألا تتلف الأبواب أثناء الدوران. يجب ألا تتعرض هيئة الوحدة للصدمات بعد التجميع.لا ينبغي أن يكون هناك هزة كبيرة بعد أن يتم إغلاق البابطريقة التفتيش: يد دفع قفل تدفع بلطف والسحب، ومقدار الحركة لا يتجاوز 2 ملم
1.3 يجب ألا يكون الفجوة بين الباب والباب والإطار أكبر من 2 ملم
1.4 يجب أن يكون لحام الخزانة ثابتًا ، ويجب أن يكون لحامها سلسًا ومتساويًا ، ويجب ألا يكون هناك ارتداء لحام ، أو شقوق ، أو قطع ، أو رذاذ ، أو مسامات ، أو ظواهر أخرى ، ويجب تنظيف الحام.الـ
1.5 بعد معالجة السطح للخزانة، يجب أن يكون سطح فيلم الطلاء سميكاً، ومشرقاً في اللون، ومتساوياً في اللون، ناعماً وسلساً، وآثار الفرشاة، والتجاعيد، والثقوب، والبثور،ندوبالعيوب مثل الشوائب الميكانيكية
تحديد موقع وتركيب الوحدة
1 إنذار مثبت في الجزء العلوي من عمود تركيب الخزانة
2 يتم تركيب وحدة توزيع الطاقة (التي تلبي متطلبات تركيب 19 بوصة) تحت جهاز الإنذار.وحدة توزيع الطاقة المتغيرة تعمل
3 موقع تركيب وحدة التحكم العمودي عادة ما يكون في الجانب الخلفي من الخزانة. في المبدأ، يتم تثبيته على الجانب الأيمن من الباب الخلفي (بالمناظرة إلى الباب الخلفي للخزانة).إذا كان هناك وحدتان من وحدات التشغيل الفردية، يتم تثبيتها بشكل منفصل على الباب الخلفي.
4 يتم تركيب وحدة التوزيع الرقمية تحت وحدة توزيع الطاقة. إذا كان الرف يتطلب وحدة أو أكثر، يجب أن يكون لكل وحدة مساحة لا تقل عن 1U (1U = 44.45mm).
5 يمكن تثبيت لوحة تحويل AC وDC خلف الخزانة وفقا لمتطلبات العميل
6 يتم تثبيت لوحة ربط الكابلات خلف جسم الوحدة الرقمية ، ويجب أن يكون الموقع في الجزء السفلي من الجزء الخلفي من جسم الوحدة الرقمية.وحدة الأسلاك الرقمية يمكن تركيبها على جانبيلوحة ربطة الكابل مشتركة
7 يتم تركيب وحدة توزيع الألياف الضوئية تحت الوحدة الرقمية ويجب أن يكون لها فاصل تركيب 1U أو أكثر مع وحدة الأسلاك الرقمية.إذا كان هناك رف الذي يتطلب وحدتين أو أكثر، ويمكن تثبيت وحدتين واحدة تلو الأخرى، ويمكن تثبيت ما يلي. تجميع وحدة لفائف الكواليف وفقا لمتطلبات العميل
8 عندما يتم إدخال الكابل ، يتم تثبيت لوحة تثبيت الكابل فوق الخزانة وفوق وحدة توزيع الألياف.يجب تركيب لوحة تثبيت الكابلات تحت الخزانة وأسفل وحدة توزيع الألياففي نفس الوقت، يجب إيلاء الاهتمام لوحة تثبيت الكابل. لا يمكن تثبيتها في الاتجاه الخلفي، بما يتفق مع اتجاه الكابل.لا يمكن أن تكون لوحة تثبيت كابلات الألياف ووحدة توزيع الألياف في نفس المستوى، يجب أن تكون على بعد أكثر من 90 ملم لتجنب التداخل؛ إذا كان تركيب مجموعة العصا ولوحة تثبيت الكابلات المثبتة على الجانب من الخزانة، موقف التثبيت هو نفسه
9 عند تثبيت وحدة الكابلات الرقمية على جانبي الحجرة، احرص على عدم التدخل مع لوحة تثبيت الكابلات في الجزء الخلفي من الحجرة. يمكن ضبط الموقف حسب الحاجة.
10 يتم تثبيت منفذ الطاقة تحت لوحة تثبيت الكابل عند إدخال الكابل.يتم تثبيت منفذ الطاقة في الجزء العلوي من الجزء الخلفي من الخزانة عندما يكون الكابل تحت الكابل وموقف أعلى من لوحة تثبيت الكابل.
11 وحدة الأسلاك المتكاملة المثبتة تحت وحدة لفائف الكوب
12 وحدة التوزيع الرقمية ووحدة الأسلاك المتكاملة كابل الأرض متصل بالخزانة
مسافة تركيب الطابق 13 وفقا لمتطلبات العميل، إذا لم يطلب العميل، متوسط التوزيع والتركيب في المساحة المتبقية
14 وحدة المروحة مركزها على الجزء العلوي من الخزانة
15 يتم تركيب قنوات كابل واحدة أو لوحات ربط على الجانب الأيسر من الباب الخلفي (واجهة الباب الخلفي للخزانة) من حيث المبدأ.يتم تثبيت الآخر على الجانب الأيسر من الخزانة (انظر إلى الباب الأمامي للخزانة).
