مكان المنشأ:
الصين
اسم العلامة التجارية:
YUHUI
إصدار الشهادات:
ISO,RHOS,UL,CE
رقم الموديل:
YH-7004
تفصيل سريع:

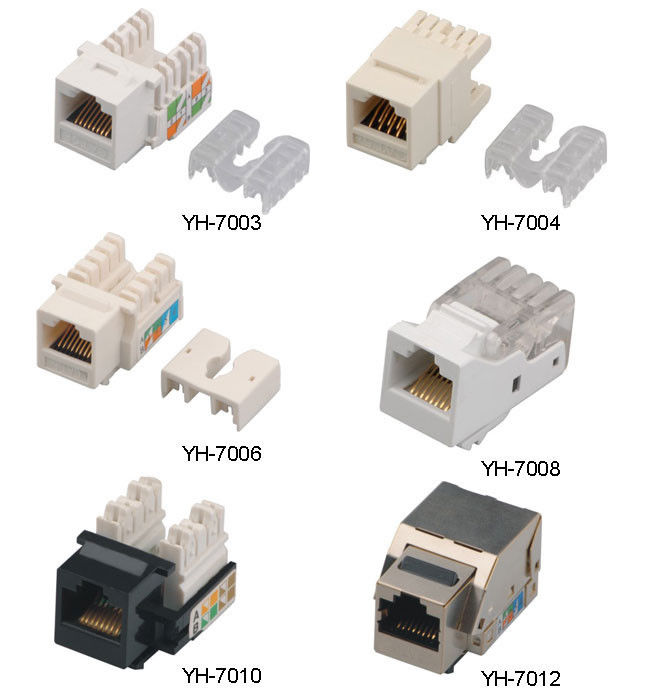

1. Cat5e unshielded RJ45 Keystone jack ، طلاء الذهب 50U ''. طلاء الذهب لـ 3U '' إلى 50U '' متوفر. Standard Cat.6 و cat.6A على خيار ، أنواع جاك keystone محمية وغير محمية.
2. 110 IDC ، IDC مزدوج ، إنهاء كرونة IDC
3. خيارات الأسلاك TIA / EIA 568A و 568 B
4. المواد الوحدة النمطية - دعم البولي ، ABS جاك (UL94V-0)
5. سلك قياس 22-24 AWG ، عملية سهلة

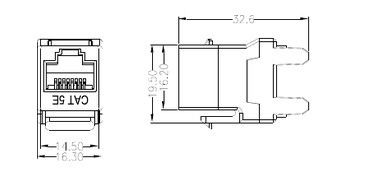

6. أبعاد "كيستون" القياسية الصناعية ، ومناسبة للوحة الوجه ، سطح جبل مربع ، لوحة التصحيح فارغة.
وصف:

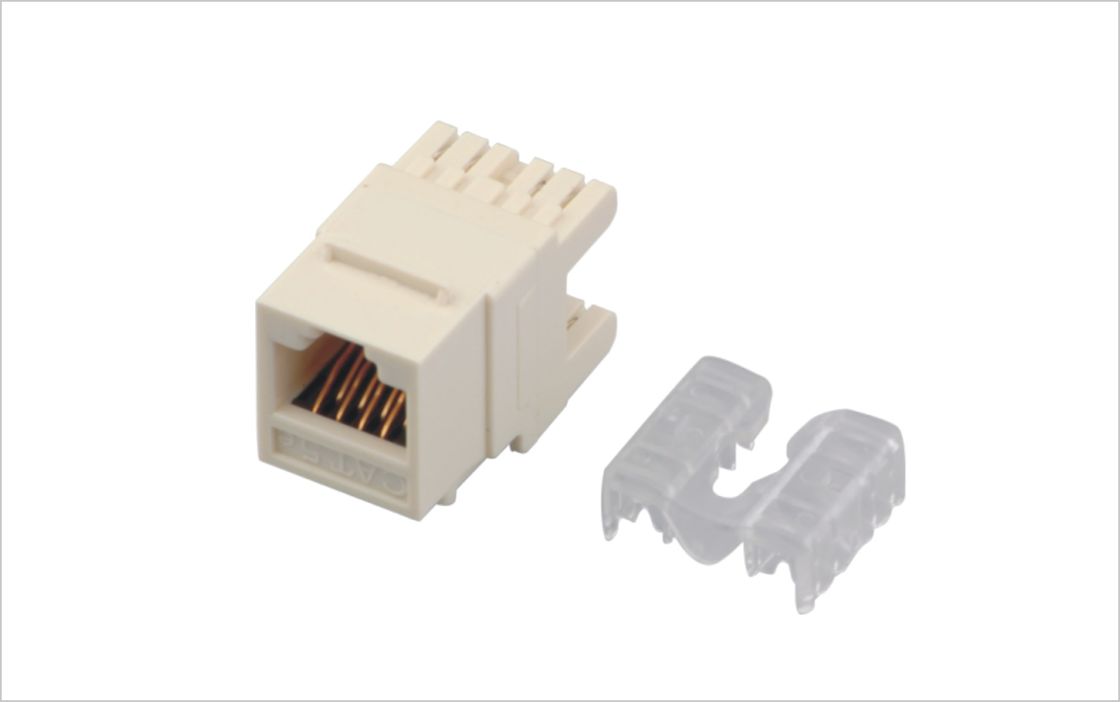

جاك حجر الزاوية YH-7004 تلبية جميع معايير الأداء فئة 5e / 6 متطلبات يتجاوز جميع ANSI / TIA / EIA 568B.
IDC: النحاس موصل 0.4 ~ 0.7mm ، كحد أقصى. اتصالات> 200 مرة
مآخذ: ماكس. instertions> 700 مرة
الاتصال المقاومة (باستثناء مقاومة الجسم) ≤5mΩ (في ظل حالة الهواء العادي)
مقاومة العزل: ≥1000MΩ (تحت ظروف التكييف العادية)
كثافة عازلة: DC 1200V ، لا شرارة فوق ويطير قوس في 1 دقيقة.
يتم تعبئتها أولاً مع كيس بلاستيكي ، ثم إلى صندوق داخلي بنفس الملحقات. يمكن حفظ المنتج المعبأ لعمر سنتين مع درجة الحرارة: -10 ℃ ∽ + 40 ℃ الرطوبة النسبية: max80٪ دون غازات أكالة.
دليل على كابل العقص لهذا جاك حجر الزاوية:
مع الحجم الصغير ، المصراع المدمج ، تنسيق التركيب الأساسي ، يضمن جاك جاك الأساسي للصوت و الفئة 5e و 6 A تركيبًا ذكيًا وموثوقًا. جميع الموصلات النحاسية مطلية بالذهب. يتم إنهاء المسامير الثمانية لمقبس حجر الزاوية RJ45 بدون أدوات دون مجهود في عملية واحدة بسيطة تؤدي إلى توصيل موثوق به في وقت قياسي. يمكن إعادة استخدام الرافعات عدة مرات في حالة حدوث خطأ في الأسلاك.
ما هو أكثر من ذلك ، هناك لوحة التصحيح فارغة مناسبة تماما ، لوحة الوجه وجبل مربع مربع لاستخدام جنبا إلى جنب مع جاك حجر الزاوية لدينا. في هذه الحالة ، يمكنك إنشاء الرابط بالكامل بأحرف أفضل.
التطبيقات:
يتم استخدام الوحدة بشكل أساسي لتوصيل نفس منطقة عمل الأسلاك والأسطح الأفقية ، خاصةً مع معدات الأسلاك والمعدات الطرفية أو محول المحول. المنتجات المطابقة مع كابل النحاس الملتوية 4pair والنحاس موصل الطائر.
متوافق مع YH فاسبلاتيس
متوافق مع YH سطح جبل صناديق
متوافق مع لوحات التصحيح YH Snap-in
المواصفات:
| الكهرباء | الاتصال المقاومة: 110 Mohs MAX. |
| مقاومة العزل: 1000 megohms MIN 500 VDC | |
| قوة عازلة: 750 فولت تيار متردد 60 هرتز ، 1 دقيقة | |
| بيئة | Storge: -40 ~ 85 درجة مئوية |
| العملية: 0 ~ 70 درجة مئوية | |
| Machanical | مادة الإسكان: PBT-UL90V-0 أو ABS |
| 180 درجة للكابلات و 90 درجة للكابلات | |
| طريقة الاتصال: PC-UL90V-0 | |
| الاتصال: الفوسفور البرونز مع طلاء النيكل | |
| RJ45 Jack: IFE: 750 times MIN. | |
| آي دي سي لايف: 200 مرة MIN. | |
| الأسلاك: AWG 24-26 | |
| Cat.3 Cat5e Cat.6 و cat.6A في الخيار | |
| استبقاء هيكل الإدراج: 50N 60 ± 5S |
