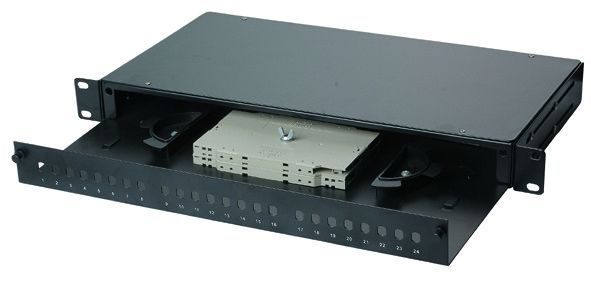

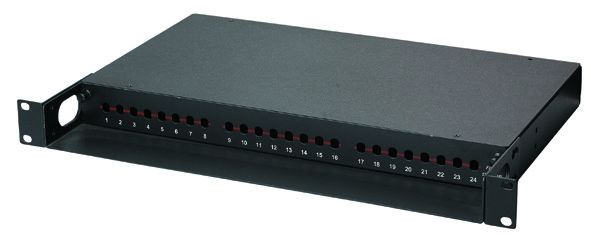

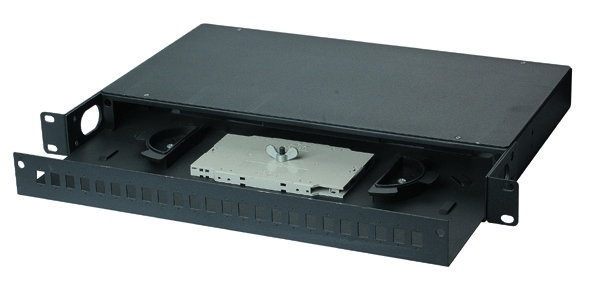

عالية الاستقرار الميكانيكي ربط لوحة البقع البصرية مع لوحة قابلة للتغيير YH1009

لوحة الألياف البصرية متعددة الوظائف المصنع الحجم المرن من الصين تقبل ODM و OEM YH1009

رابط الألياف البصرية
(1) موصلات الألياف الضوئية من نوع FC
تم تطوير هذا المرفق لأول مرة من قبل شركة NTT اليابانية. FC هو اختصار لـ Ferrule Connector ، مما يشير إلى أن طريقة التعزيز الخارجي تستخدم غطاء معدني ،وطريقة التثبيت هي عقدة الدوران. أقدم، FC-type connector، استخدام الدبوس السيراميكي C C. مثل هذا المرفق له بنية بسيطة، وسهلة التشغيل، وسهلة التصنيع.وجه نهاية الألياف حساس نسبيا للغبار الدقيق، ومن المرجح أن يحدث انعكاس فريسنل. ولذلك فمن الصعب تحسين أداء خسارة العودة. في وقت لاحق،تم تعديل هذا النوع من الاتصالات لاستخدام دبوس (PC) مع وجه كروي، والهيكل الخارجي لم يتغير ، مما أدى إلى زيادة كبيرة في خسارة الإدراج وأداء خسارة العودة.
(2) رابط الألياف SC
هذا هو رابط الألياف الضوئية التي طورتها شركة NTT اليابانية. المنزل مستطيل، والدبوس والقبعة الارتباطية المستخدمة هي من نفس حجم النوع FC.وجه النهاية من الدبوس هو في الغالب PC أو طحن نوع APCطريقة التثبيت هي استخدام نوع القفل القابل للتشغيل ، لا حاجة إلى الدوران. هذه الموصلات غير مكلفة ، سهلة إدراجها وسحبها ، لديها تقلبات صغيرة في فقدان الإدراج ،قوة ضغط عالية، و كثافة التثبيت العالية.
واجهات ST و SC هي نوعان من موصلات الألياف الضوئية. بالنسبة للاتصالات 10Base-F ، عادة ما تكون الموصلات من نوع ST. بالنسبة لـ 100Base-FX ، تكون الموصلات في الغالب من نوع SC.يتم كشف جوهر وصلة ST، والقلب وصلة SC هو داخل وصلة.
(3) رابط ثنائي
يتم تطوير أكثر أنواع موصلات الألياف الضوئية تمثيلاً من قبل مختبرات بيل ، الولايات المتحدة الأمريكية.يتكون من اثنين من الطرفين الصبغة الدقة مع مغلقة أسطوانة على شكل مخروط مقطوعة وغطاء بلاستيكي داخلي مزدوجمكونات الارتباط في الغلاف
(4) وصلة الألياف البصرية DIN47256
هذا هو رابط تم تطويره من قبل ألمانيا. الدبابيس وأغلفة الارتباط المستخدمة في هذا النوع من الاتصالات لها نفس الأبعاد الهيكلية لنوع FC. تستخدم معالجة الوجه النهائي طحن PC.بالمقارنة مع رابط FC، بنيتها أكثر تعقيدًا ، والبنية المعدنية الداخلية لديها ربيع لتحكم الضغط ، بحيث تتجنب تلف سطح الطرف بسبب الضغط المفرط للقفاز.بالإضافة إلى، الدقة الميكانيكية لهذا المرفق مرتفعة ، وبالتالي فإن قيمة خسارة الإدراج صغيرة.
(5) موصل MT-RJ
بدأت MT-RJ من رابط MT الذي طورته NTT بنفس آلية القفل مثل رابط LAN الكهربائي من نوع RJ-45.يتم محاذاة مع الألياف البصرية من خلال دبوس دليل مثبتة على جانبي الغلاف الصغير لسهولة الاتصال مع جهاز الاستقبال البصرييتم توصيلها بواسطة الآلة ، ويتم ترتيب ألياف وجه الاتصال في ترتيب مزدوج النواة (فاصل 0.75 مم) وهو الجيل التالي من ألياف الاتصال عالية الكثافة لنقل البيانات.
(6) موصل LC
تم تطوير جهاز توصيل LC من قبل معهد بيل المعروف ويتم تصنيعه باستخدام آلية قفل جاك وحدات سهلة الاستخدام (RJ).حجم الدبابيس والأغلفة المستخدمة هو نصف الحجم المستخدمة لSC العادية، FC، وما إلى ذلك، وهو 1.25mm. وهذا يمكن أن يزيد من كثافة موصلات الألياف في إطار توزيع الألياف. في الوقت الحاضر، في جانب SFF أحادي الوضع،لقد احتلت عقدة نوع LC بالفعل الموقف المهيمن، وارتفع التطبيق في الجانب المتعدد الأوضاع أيضا بسرعة.
(7) موصل من نوع MU
رابط Miniature Unit Coupling (MU) هو أصغر رابط للألياف الواحدة في العالم تم تطويره من قبل شركة NTT بناءً على أكثر موصلات نوع SC استخدامًا. يستخدم المصل 1.غلاف قطره 25 ملم وآلية الاحتفاظ الذاتي، والتي لها ميزة تمكين التثبيت عالي الكثافة. مع أجهزة التشغيل ذات قطر 1.25 مم من MU ، طورت NTT سلسلة موصلات MU.لديهم موصلات نوع المقبس (سلسلة MU-A) للاتصال الكابلات البصرية؛ موصلات الجهاز الخلفي (سلسلة MU-B) مع آلية الاحتفاظ الذاتي والمقابس المبسطة (سلسلة MU-SR) لربط وحدات LD / PD والمسامير انتظر.مع التطور السريع لنطاق النطاق الترددي الأكبر والقدرة الكبيرة لشبكات الألياف الضوئية والتطبيق الواسع لتكنولوجيا DWDM، سوف يزداد الطلب على موصلات من نوع MU بسرعة.
